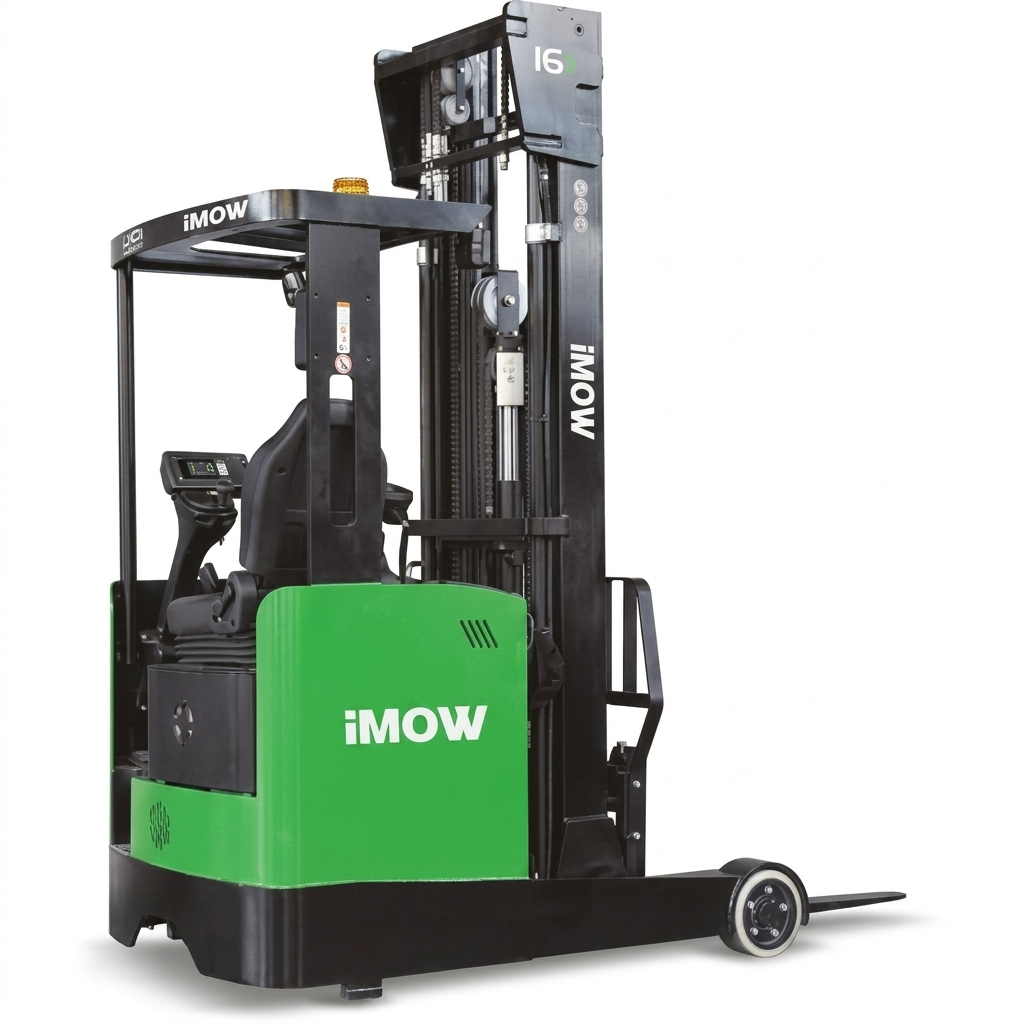

iMOW CQD16L/CQD20L Electric Reach Truck — Reach Truck Listrik 1,6–2,0 Ton
iMOW CQD16L/CQD20L merupakan seri electric reach truck dengan operator duduk yang dirancang untuk kebutuhan material handling pada warehouse dengan kepadatan penyimpanan tinggi. Dengan kapasitas hingga 2.000 kg, baterai 48V/405Ah lithium-ion, I-beam mast, electronic steering, dan kemampuan lift hingga 12.000 mm pada konfigurasi CQD20L, unit ini dirancang untuk mendukung aktivitas penyimpanan, pengambilan, dan penataan pallet secara efisien.
Reach Truck Listrik untuk High-Density Warehouse
iMOW CQD16L dan CQD20L adalah electric reach truck tipe seated yang dirancang untuk aktivitas penyimpanan dan pengambilan pallet pada warehouse dengan kebutuhan pemanfaatan ruang secara vertikal.
CQD16L memiliki kapasitas 1.600 kg dengan lift height standar hingga 6.500 mm, sedangkan CQD20L memiliki kapasitas 2.000 kg dengan lift height standar hingga 7.500 mm.
Dengan pilihan mast tiga tahap, kemampuan pengangkatan dapat mencapai hingga 8.000 mm pada CQD16L dan 12.000 mm pada CQD20L sesuai konfigurasi mast.
Teknologi Utama
- 48V/405Ah Lithium-Ion Battery
- CANBUS Battery Management System
- AC Drive Control
- Electronic Steering
- Electromagnetic Braking
- Polyurethane Tyres
- I-Beam Mast
Electric AC Drive
Sistem penggerak listrik AC untuk mendukung travel, positioning, dan manuver warehouse.
Lift hingga 12 Meter
CQD16L dapat dikonfigurasi hingga 8 meter, sedangkan CQD20L hingga 12 meter.
48V Lithium-Ion
Baterai 48V/405Ah dengan CANBUS BMS untuk kebutuhan operasi material handling.
Precise Operation
Electronic steering, display, dan LED lighting membantu kontrol serta visibilitas operator.
Pemanfaatan Ruang Vertikal pada Warehouse Modern
Dalam operasional gudang modern, keterbatasan luas lantai membuat pemanfaatan ruang vertikal menjadi salah satu aspek penting dalam sistem penyimpanan. Pallet tidak hanya ditempatkan pada posisi yang mudah dijangkau, tetapi juga dapat disusun pada ketinggian tertentu untuk meningkatkan kapasitas penyimpanan.
Kondisi tersebut membutuhkan equipment yang mampu melakukan pengangkatan secara vertikal sekaligus memiliki kemampuan manuver yang sesuai dengan karakteristik aisle warehouse. Salah satu equipment yang banyak digunakan untuk kebutuhan tersebut adalah reach truck.
Berbeda dengan forklift counterbalance konvensional, reach truck memiliki mekanisme mast dan fork carriage yang dapat bergerak menjangkau pallet. Konfigurasi tersebut memungkinkan kendaraan bekerja lebih efektif pada area penyimpanan dengan aisle yang relatif sempit dan rak dengan ketinggian tinggi.
iMOW CQD16L/CQD20L untuk Penyimpanan Vertikal
Seri iMOW CQD16L/CQD20L menggabungkan sistem penggerak listrik dengan desain seated reach truck dan I-beam mast. Konfigurasi mast tersebut membantu mempertahankan pusat gravitasi yang rendah sekaligus mendukung stabilitas ketika melakukan operasi pengangkatan.
Spesifikasi Utama CQD16L & CQD20L
| Parameter | CQD16L | CQD20L |
|---|---|---|
| Load Capacity | 1.600 kg | 2.000 kg |
| Load Center | 600 mm | 600 mm |
| Standard Lift Height | 6.500 mm | 7.500 mm |
| Maximum Lift Height | Hingga 8.000 mm | Hingga 12.000 mm |
| Battery | 48V / 405Ah Lithium-Ion | 48V / 405Ah Lithium-Ion |
| Drive Motor | 4 kW | 7 kW |
| Lift Motor | 11,75 kW | 20 kW |
| Travel Speed Laden | 9 km/h | 10 km/h |
| Steering | Electronic | Electronic |
Desain I-Beam Mast dan Stabilitas Reach Truck
Salah satu karakteristik utama CQD16L dan CQD20L adalah penggunaan I-beam mast. Struktur mast ini dirancang untuk memberikan kekakuan dan stabilitas ketika fork melakukan gerakan reach maupun lifting pada ketinggian tertentu.
Posisi struktur mast dan konfigurasi kendaraan juga mendukung pendekatan low center of gravity. Pusat gravitasi yang rendah menjadi faktor penting pada reach truck karena kendaraan harus tetap stabil ketika membawa pallet dan melakukan pengangkatan pada posisi tinggi.
Wheelbase CQD16L
CQD16L memiliki wheelbase sebesar 1.474 mm yang dipadukan dengan sistem electronic steering untuk mendukung manuver di area warehouse.
Wheelbase CQD20L
CQD20L memiliki wheelbase sebesar 1.515 mm untuk mendukung konfigurasi kendaraan dengan kapasitas angkat hingga 2.000 kg.
Sistem Penggerak Listrik dan Motor Lifting
CQD16L dan CQD20L menggunakan sistem penggerak listrik dengan AC drive control. Sistem ini mendukung pengoperasian kendaraan untuk aktivitas travel, positioning, dan manuver saat mengambil maupun menempatkan pallet.
Perbedaan utama kedua model terdapat pada kapasitas dan rating motor. CQD16L menggunakan drive motor sebesar 4 kW dan lift motor sebesar 11,75 kW, sedangkan CQD20L menggunakan drive motor sebesar 7 kW dan lift motor sebesar 20 kW.
CQD16L
- Drive Motor: 4 kW
- Lift Motor: 11,75 kW
- Standard Lift: 6.500 mm
- Maximum Configuration: hingga 8.000 mm
- Travel Speed Laden: 9 km/h
- Turning Radius: 1.720 mm
CQD20L
- Drive Motor: 7 kW
- Lift Motor: 20 kW
- Standard Lift: 7.500 mm
- Maximum Configuration: hingga 12.000 mm
- Travel Speed Laden: 10 km/h
- Turning Radius: 1.770 mm
Teknologi Baterai Lithium-Ion 48V/405Ah
Sistem tenaga menjadi salah satu bagian penting dalam electric reach truck karena kendaraan harus melakukan kombinasi antara travel, steering, reaching, dan lifting selama aktivitas operasional.
CQD16L dan CQD20L menggunakan baterai 48V/405Ah lithium-ion yang dilengkapi CANBUS-based Battery Management System (BMS). Sistem BMS digunakan untuk membantu pengelolaan dan pemantauan kondisi baterai selama kendaraan beroperasi.
48V / 405Ah
Kapasitas baterai yang sama digunakan pada CQD16L dan CQD20L.
CANBUS BMS
Membantu komunikasi dan pemantauan sistem baterai kendaraan.
Lithium-Ion
Sistem tenaga lithium-ion untuk kebutuhan electric reach truck.
Opportunity Charging
Mendukung pengisian pada waktu tertentu selama siklus operasional.
Spesifikasi Teknis CQD16L
CQD16L merupakan varian dengan kapasitas angkat 1.600 kg. Model ini menggunakan motor penggerak 4 kW, lift motor 11,75 kW, serta baterai lithium-ion 48V/405Ah. Lift height standar yang tercantum adalah 6.500 mm.
| Parameter | Spesifikasi CQD16L |
|---|---|
| Manufacturer | EP |
| Model Designation | CQD16L |
| Drive | Electric |
| Operator Type | Seated |
| Load Capacity | 1.600 kg |
| Load Center Distance | 600 mm |
| Load Distance | 390 mm |
| Wheelbase | 1.474 mm |
| Service Weight | 2.855 kg |
| Tyre Type | Polyurethane |
| Front Tyre | Φ260 × 105 mm |
| Rear Tyre | Φ254 × 114 mm |
| Additional Castor Wheels | Φ102 × 51 mm |
| Retracted Mast Height | 2.780 mm |
| Free Lift | 1.522 mm |
| Lift Height | 6.500 mm |
| Mast Extended Height | 7.535 mm |
| Overhead Guard Height | 2.153 mm |
| Seat Height | 1.050 mm |
| Overall Length | 2.434 mm |
| Overall Width | 1.090 mm |
| Fork Dimensions | 40 / 100 / 1.070 mm |
| Fork Carriage | 2A |
| Fork Carriage Width | 872 mm |
| Distance Between Fork Arms | 200–655 mm |
| Reach Distance | 590 mm |
| Ground Clearance Below Mast | 80 mm |
| Ground Clearance Center Wheelbase | 70 mm |
| Aisle Width 1000 × 1200 Crossways | 2.789 mm |
| Aisle Width 800 × 1200 Lengthways | 2.840 mm |
| Turning Radius | 1.720 mm |
| Travel Speed Laden / Unladen | 9 / 9,3 km/h |
| Lifting Speed Laden / Unladen | 0,35 / 0,55 m/s |
| Lowering Speed Laden / Unladen | 0,55 / 0,5 m/s |
| Reaching Speed | 0,15 / 0,15 m/s |
| Max. Gradeability Laden / Unladen | 8 / 10% |
| Service Brake | Electromagnetic |
| Parking Brake | Electromagnetic |
| Drive Motor | 4 kW |
| Lift Motor | 11,75 kW |
| Battery | 48V / 405Ah |
| Battery Weight | 465 kg |
| Drive Control | AC |
| Steering | Electronic |
| Sound Pressure Level | 75 dB(A) |
Spesifikasi Teknis CQD20L
CQD20L merupakan varian dengan kapasitas angkat hingga 2.000 kg. Model ini menggunakan drive motor 7 kW, lift motor 20 kW, serta baterai 48V/405Ah. Dengan pilihan mast yang dapat mencapai lift height hingga 12 meter, CQD20L ditujukan untuk kebutuhan warehouse dengan tuntutan penyimpanan vertikal yang lebih tinggi.
| Parameter | Spesifikasi CQD20L |
|---|---|
| Manufacturer | EP |
| Model Designation | CQD20L |
| Drive | Electric |
| Operator Type | Seated |
| Load Capacity | 2.000 kg |
| Load Center Distance | 600 mm |
| Load Distance | 377 mm |
| Wheelbase | 1.515 mm |
| Service Weight | 3.510 kg |
| Tyre Type | Polyurethane |
| Front Tyre | Φ343 × 140 mm |
| Rear Tyre | Φ310 × 118 mm |
| Additional Castor Wheels | Φ102 × 51 mm |
| Retracted Mast Height | 3.219 mm |
| Free Lift | 1.712 mm |
| Lift Height | 7.500 mm |
| Mast Extended Height | 8.565 mm |
| Overhead Guard Height | 2.213 mm |
| Seat Height | 1.076 mm |
| Overall Length | 2.463 mm |
| Overall Width | 1.270 mm |
| Fork Dimensions | 40 / 120 / 1.070 mm |
| Fork Carriage | 2A |
| Fork Carriage Width | 990 mm |
| Distance Between Fork Arms | 240–770 mm |
| Reach Distance | 585 mm |
| Ground Clearance Below Mast | 60 mm |
| Ground Clearance Center Wheelbase | 75 mm |
| Aisle Width 1000 × 1200 Crossways | 2.835 mm |
| Aisle Width 800 × 1200 Lengthways | 2.885 mm |
| Turning Radius | 1.770 mm |
| Travel Speed Laden / Unladen | 10 / 11 km/h |
| Lifting Speed Laden / Unladen | 0,38 / 0,55 m/s |
| Lowering Speed Laden / Unladen | 0,41 / 0,38 m/s |
| Reaching Speed | 0,18 / 0,18 m/s |
| Max. Gradeability Laden / Unladen | 10 / 15% |
| Service Brake | Electromagnetic |
| Parking Brake | Electromagnetic |
| Drive Motor | 7 kW |
| Lift Motor | 20 kW |
| Battery | 48V / 405Ah |
| Battery Weight | 510 kg |
| Drive Control | AC |
| Steering | Electronic |
| Sound Pressure Level | 75 dB(A) |
| Charger Output Current | 200 A |
Spesifikasi Umum iMOW CQD16L/CQD20L
Selain perbedaan kapasitas dan dimensi, CQD16L dan CQD20L memiliki sejumlah konfigurasi umum yang mendukung kebutuhan material handling pada warehouse modern.
| Parameter | Spesifikasi Umum |
|---|---|
| Manufacturer | EP |
| Drive | Electric |
| Operator Type | Seated |
| Load Center | 600 mm |
| Tyre Type | Polyurethane |
| Fork Carriage Class | 2A |
| Service Brake | Electromagnetic |
| Parking Brake | Electromagnetic |
| Battery | 48V / 405Ah Lithium-Ion |
| Drive Control | AC |
| Steering Design | Electronic |
| Sound Pressure Level | 75 dB(A) |
Kecepatan dan Produktivitas Operasional
Produktivitas reach truck tidak hanya ditentukan oleh kapasitas angkat, tetapi juga oleh kemampuan kendaraan melakukan travel, lifting, lowering, dan reaching secara berulang.
CQD16L memiliki travel speed saat membawa beban sebesar 9 km/h, sedangkan CQD20L mencapai 10 km/h. Kecepatan tanpa beban masing-masing tercatat sebesar 9,3 km/h dan 11 km/h.
Sistem lifting juga memiliki perbedaan karakteristik. CQD16L memiliki lifting speed laden/unladen sebesar 0,35/0,55 m/s, sementara CQD20L mencapai 0,38/0,55 m/s.
| Parameter | CQD16L | CQD20L |
|---|---|---|
| Travel Speed Laden | 9 km/h | 10 km/h |
| Travel Speed Unladen | 9,3 km/h | 11 km/h |
| Lifting Speed Laden | 0,35 m/s | 0,38 m/s |
| Lifting Speed Unladen | 0,55 m/s | 0,55 m/s |
| Lowering Speed Laden | 0,55 m/s | 0,41 m/s |
| Lowering Speed Unladen | 0,5 m/s | 0,38 m/s |
| Reaching Speed | 0,15 m/s | 0,18 m/s |
| Max. Gradeability Laden | 8% | 10% |
| Max. Gradeability Unladen | 10% | 15% |
Electronic Power Steering
CQD16L dan CQD20L menggunakan electronic steering untuk membantu operator mengendalikan arah kendaraan secara lebih presisi. Sistem steering elektronik menjadi salah satu komponen penting ketika reach truck digunakan pada area warehouse dengan ruang manuver yang terbatas.
CQD16L
Turning radius sekitar 1.720 mm, sesuai dengan konfigurasi dimensi kendaraan.
CQD20L
Turning radius sekitar 1.770 mm, mengikuti dimensi dan konfigurasi model.
Visibilitas dan Informasi Operasional
Reach truck membutuhkan visibilitas yang baik karena operator harus mengendalikan kendaraan sekaligus melakukan positioning fork terhadap pallet dan rack.
Seri CQD16L/CQD20L dilengkapi dengan full-color display yang membantu menampilkan informasi operasional kendaraan kepada operator.
Full-Color Display
Membantu menampilkan informasi operasional kendaraan.
6000K LED Lighting
Membantu meningkatkan visibilitas area kerja.
Height Indicator
Pada konfigurasi tertentu tersedia mechanic height indicator.
Precision Control
Mendukung positioning fork saat stacking dan retrieval.
Sistem Pengereman Elektromagnetik
CQD16L dan CQD20L menggunakan electromagnetic service brake dan electromagnetic parking brake. Sistem pengereman elektromagnetik digunakan untuk mendukung kontrol kendaraan selama aktivitas travel maupun ketika unit dihentikan.
Integrated Vehicle Control
Konfigurasi pengereman elektromagnetik bekerja sebagai bagian dari sistem pengendalian kendaraan bersama electronic steering dan AC drive untuk mendukung manuver reach truck di lingkungan warehouse.
Efisiensi Energi dan Pengoperasian
Salah satu karakteristik yang ditonjolkan pada seri CQD16L/CQD20L adalah efisiensi sistem penggerak dan hydraulic system. Berdasarkan data produk, pengembangan sistem hydraulic pump dan lifting motor ditujukan untuk meningkatkan efisiensi proses stacking.
Sistem tersebut diklaim dapat meningkatkan efisiensi stacking hingga 50%, mengurangi konsumsi energi hingga 30%, serta menurunkan tingkat kebisingan sekitar 10 dB dibandingkan konfigurasi sebelumnya.
Catatan Performa
Angka tersebut merupakan klaim performa yang bergantung pada kondisi operasi, konfigurasi unit, beban, pola penggunaan, dan lingkungan kerja. Karena itu, performa aktual dapat berbeda sesuai aplikasi.
Aplikasi iMOW CQD16L/CQD20L
Dengan konfigurasi reach truck listrik dan kemampuan lifting vertikal, CQD16L/CQD20L dapat digunakan untuk berbagai aktivitas penyimpanan dan pengambilan material pada fasilitas yang memiliki sistem racking.
High-Density Warehouse
Untuk penyimpanan pallet pada sistem rack dengan pemanfaatan ruang vertikal.
Distribution Center
Untuk aktivitas put-away dan retrieval pallet secara rutin.
Manufacturing Warehouse
Untuk memindahkan bahan baku, komponen, dan finished goods.
Cold Storage
Untuk material handling pada fasilitas penyimpanan pallet bertingkat sesuai kondisi operasional unit.
Logistics Facility
Mendukung pemindahan pallet antara receiving, storage, dan dispatch.
High-Rise Racking
Untuk aplikasi yang membutuhkan kemampuan lifting tinggi sesuai konfigurasi mast.
Keunggulan Utama iMOW CQD16L/CQD20L
Electric Drive
Sistem penggerak listrik AC mendukung aktivitas material handling tanpa mesin pembakaran internal.
I-Beam Mast
Struktur mast membantu memberikan stabilitas dan mendukung konfigurasi low center of gravity.
High Lift Capability
Kemampuan lifting hingga 8 meter pada CQD16L dan hingga 12 meter pada CQD20L dengan konfigurasi tertentu.
Lithium-Ion Battery
Baterai 48V/405Ah dengan CANBUS BMS mendukung sistem tenaga listrik.
Electronic Steering
Membantu memberikan kontrol kendaraan yang lebih presisi saat bermanuver.
Full-Color Display
Memberikan informasi operasional kepada operator selama kendaraan digunakan.
Polyurethane Tyres
Konfigurasi ban mendukung kebutuhan operasional pada permukaan lantai warehouse.
Electromagnetic Brake
Service dan parking brake menggunakan sistem elektromagnetik.
Perbandingan CQD16L dan CQD20L
Pemilihan antara CQD16L dan CQD20L terutama bergantung pada kapasitas pallet, ketinggian rack, kebutuhan produktivitas, dan karakteristik aisle warehouse.
| Fitur | CQD16L | CQD20L |
|---|---|---|
| Kapasitas | 1.600 kg | 2.000 kg |
| Load Center | 600 mm | 600 mm |
| Lift Height Standard | 6.500 mm | 7.500 mm |
| Maximum Lift Height | Hingga 8.000 mm | Hingga 12.000 mm |
| Drive Motor | 4 kW | 7 kW |
| Lift Motor | 11,75 kW | 20 kW |
| Battery | 48V / 405Ah | 48V / 405Ah |
| Battery Weight | 465 kg | 510 kg |
| Travel Speed Laden | 9 km/h | 10 km/h |
| Max. Gradeability Laden | 8% | 10% |
| Turning Radius | 1.720 mm | 1.770 mm |
| Steering | Electronic | Electronic |
| Tyre | Polyurethane | Polyurethane |
| Sound Pressure Level | 75 dB(A) | 75 dB(A) |
CQD16L atau CQD20L?
🔹 Pilih CQD16L Jika…
- Kebutuhan kapasitas berada hingga 1.600 kg.
- Lift height standar 6.500 mm sudah mencukupi.
- Warehouse membutuhkan konfigurasi yang lebih compact.
- Kebutuhan lifting maksimum berada hingga sekitar 8 meter sesuai konfigurasi.
🔹 Pilih CQD20L Jika…
- Membutuhkan kapasitas hingga 2.000 kg.
- Rack membutuhkan lift height lebih tinggi.
- Membutuhkan konfigurasi lifting hingga 12.000 mm.
- Membutuhkan motor drive dan lift dengan rating lebih besar.
Perhatikan Layout Warehouse
Pemilihan reach truck sebaiknya mempertimbangkan kapasitas beban, tinggi rack, lebar aisle, ukuran pallet, turning radius, load center, serta kondisi operasional fasilitas. Spesifikasi mast dan kemampuan lifting juga perlu disesuaikan dengan konfigurasi rack yang digunakan.
Kesimpulan
iMOW CQD16L/CQD20L Electric Reach Truck merupakan solusi material handling listrik yang dirancang untuk mendukung aktivitas penyimpanan pallet pada warehouse dengan kebutuhan pemanfaatan ruang secara vertikal.
Dengan kapasitas 1.600 kg pada CQD16L dan 2.000 kg pada CQD20L, kedua model dapat digunakan untuk kebutuhan material handling dengan karakteristik beban yang berbeda. Sistem I-beam mast, low center of gravity, polyurethane tyres, dan electronic steering mendukung stabilitas serta manuver kendaraan selama aktivitas operasional.
Penggunaan baterai 48V/405Ah lithium-ion dengan CANBUS BMS, AC drive control, electromagnetic braking, full-color display, dan LED lighting melengkapi konfigurasi reach truck untuk kebutuhan warehouse modern.
CQD16L sesuai untuk kebutuhan kapasitas hingga 1,6 ton dengan konfigurasi lifting hingga 8 meter, sedangkan CQD20L memberikan kapasitas hingga 2 ton dan pilihan kemampuan lifting hingga 12 meter.
Pemilihan model perlu mempertimbangkan kapasitas beban, tinggi rack, lebar aisle, ukuran pallet, serta kondisi operasional fasilitas.
Ringkasan Model iMOW CQD16L/CQD20L
Butuh Reach Truck untuk High-Rack Warehouse?
Tentukan konfigurasi reach truck berdasarkan kapasitas pallet, tinggi rack, aisle width, ukuran pallet, dan kebutuhan operasional warehouse Anda.
Konsultasikan Kebutuhan Material Handling
